- 非線性度： ±2%
- 尺寸：25(直徑)x25（長）mm

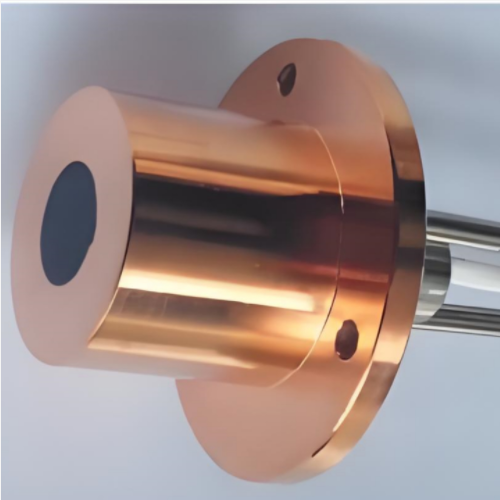

輻射熱流傳感器 TX111-GTT-25-500-WF
熱流傳感器/輻射熱流傳感器 應用于地面和飛行航空試驗、傳熱研究、可燃性試驗熱流標準、火災試驗、材料開 發和窯爐開發等。
傳感器描述
結構
。
無氧銅體，確保傳感器長-壽-命和信號穩定性。
配備法蘭，便于安裝。 附件
可選配置：包括四種安裝配置、可拆卸窗口、水冷、傳導冷卻。 在工作溫度CHAO過200°C時，應選擇水冷。
視窗附件（可選藍寶石、石英、硫化鋅、硒化鋅等窗口材料）， 測量輻射熱流（總輻射、紅外輻射）。

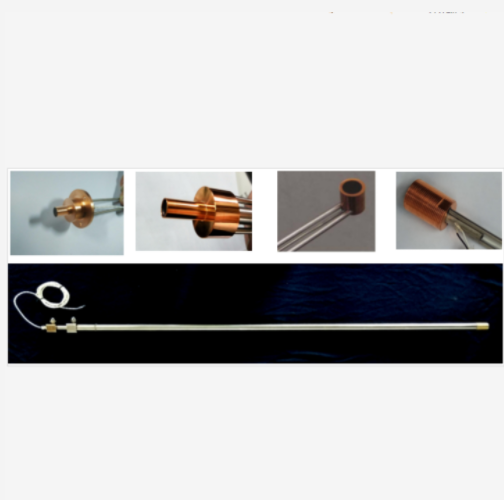

標準安裝配置如圖所示。包括平滑表面 ，帶法蘭；螺紋表面 ，帶法蘭；平滑表面，無法蘭；螺紋表面，無法蘭。
平滑表面 ，帶法蘭 螺紋表面 ，帶法蘭 平滑表面，無法蘭 螺紋表面，無法蘭

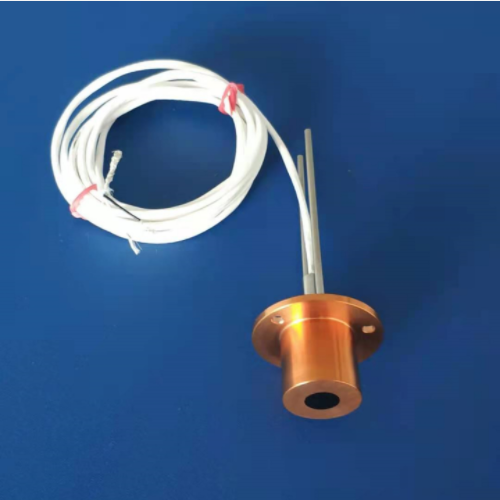

輻射熱流傳感器 TX111-GTT-25-500-WF
傳感器參數：
類型： Gardon式/Schmidt-Boelter式
可選量程： 30000、20000、15000、10000、5000、4000，2000，1000，500，300, 250，200，150， 100，50，25,20,10,5,2,1（kW/m2）
輸出信號： 毫伏線性輸出（有校正系數）
傳感器吸收率： 大于0.95容許傳感器體溫度：200°C（如過200°C需通冷卻水，耐受溫度可-達3000°C）
重復性： ±0.5%
校準擴展不確定度： ±3%，包含因-子k=2（對于約95%的置信水平）（5000kw/m2以上為±5%）
非線性度： ±2%
導線： 銅雙鉸線，Teflon絕緣，銅絲編織屏蔽，1m 標準長度，裸端

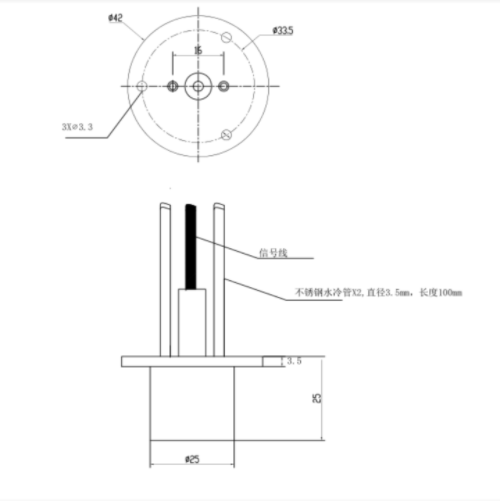

尺寸： 25(直徑)x25（長）mm；法蘭直徑45mm（多尺寸及形狀請聯系我們）
可選測試輸出： 1、數據采集主機DQ-100； 2、放大器TFT系列；3、冷水機
GTT/STT系列熱流傳感器/輻射熱流傳感器
傳感器參數：
類型： Gardon式/Schmidt-Boelter式
可選量程： 30000、20000、15000、10000、5000、4000，2000，1000，500，300, 250，200，150， 100，50，25,20,10,5,2,1（kW/m2）
輸出信號： 毫伏線性輸出（有校正系數）
傳感器吸收率： 大于0.95容許傳感器體溫度：200°C（如過200°C需通冷卻水，耐受溫度可-達3000°C）
重復性： ±0.5%
校準擴展不確定度： ±3%，包含因-子k=2（對于約95%的置信水平）（5000kw/m2以上為±5%）
非線性度： ±2%
導線： 銅雙鉸線，Teflon絕-緣，銅絲編織屏蔽，1m 標準長度，裸端
尺寸： 25(直徑)x25（長）mm；法蘭直徑45mm（多尺寸及形狀請聯系我們）
可選測試輸出： 1、數據采集主機DQ-100； 2、放大器TFT系列；3、冷水機
輻射熱流傳感器視窗材料波長范圍 視窗材料（1mm，除非另有說明） 符號（插入型號） 波長范圍（um） 藍寶石（0.5mm） S 0.2-5.5 石英（0.5mm） QW 0.12-4 氟化鈣 CaF2W 0.3-11.5 KRS-5 KRS-5W 0.6-50 硫化鋅 ZnSW 0.5-14.5 氟化鋇 BaF2W 0.5-12.5 硒化鋅 ZnSeW 0.5-22 碲化鎘 CdTeW 0.8-30
