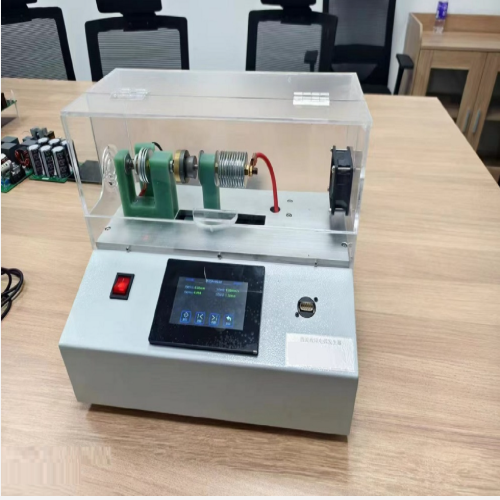

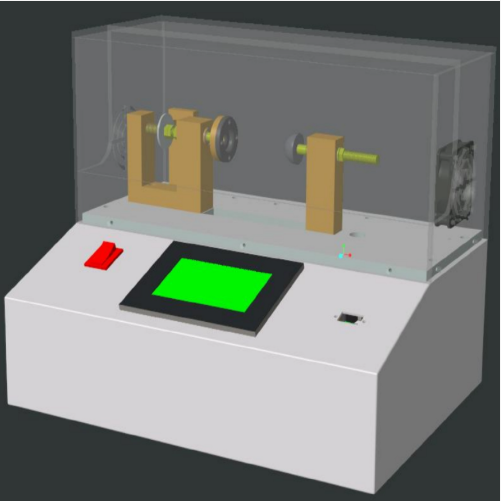

直流電弧發生器（中西器材）BJ-SSJB-03
直流電弧發生器
型號：BJ-SSJB-03直流電弧發生器+解耦阻抗裝置
解耦阻抗裝置1套含解耦板和阻抗板各1塊
本裝置用于測試模擬直流電弧實驗設備，直流電弧發生器是為了驗證實際的電弧特性組合的實驗設備，對直流電路中的燃弧現象進行觀察和研究。
直流電弧發生器（中西器材）BJ-SSJB-03
主要技術參數
（一）工作電源相關參數
電壓：AC220V，允許波動范圍為 ±10%，頻率為 50HZ。
電流：大于 1A（AC）。
（二）被測電流參數
直流電流：≤DC≤40A。
電流檢測精度：≤1%。
（三）移動相關參數
移動行程：≤48mm。
移動速度：≤10mm/s。
行程精度：≤0.05mm。
（四）操作與通訊參數

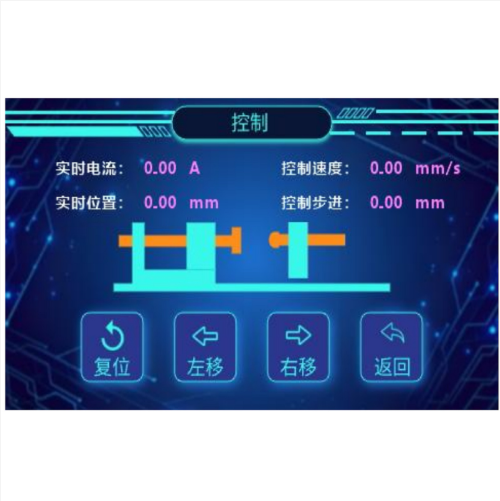

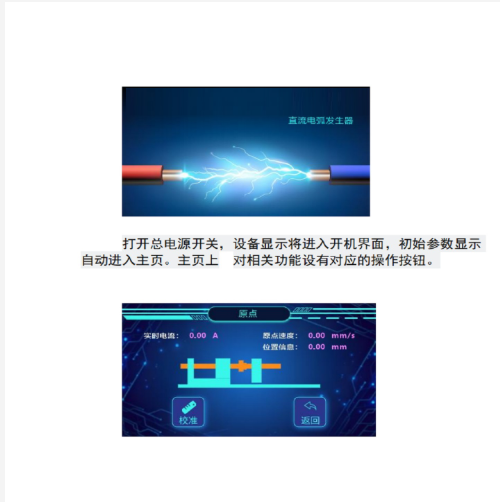

操作方式：通過便捷的人機界面進行操作。
通訊協議：采用 ModBus 協議進行通訊，波特率固定為 9600，不可調節。
（五）環境適應性參數
工作溫度范圍為 - 20℃至 45℃，設備在此溫度區間內可正常工作。
（六）整機尺寸參數
整機外形尺寸為 380mm×272mm×280mm。
解耦阻抗裝置可配套直流電弧發生器BJ-SSJB系列使用
用于直流電弧保護裝置測試的測試系統應包括直流電源、解耦網絡、線性阻抗網絡、電弧發生器、電弧保護器等測試設備。直流電源可采用恒壓電源或光伏陣列模擬電源。在直流源與逆變器之間接入解耦裝置。
解耦裝置目前 PV 電壓≤800V，電流可通過 30A。
解耦板 J1 接入直流源 PV 正極，解耦板 J2 接入直流源 PV 負極。
解耦板J3 接入電阻R1 至阻抗板 J1,解耦板 J4 接入電阻R2 至阻抗板 J2。
阻抗板 J3 接入電阻 R3 至逆變器 PV 正極，阻抗板 J4 接入電阻 R4至逆變器 PV 負極。
解耦板和阻抗板與逆變器 PE 相連。
整組串電阻采用 1 歐姆，半組串電阻采用 0.5 歐姆,電阻功率依照逆變器所需電流計算。整租串為只接一個直流源輸出給逆變器，半組串為接兩個以上直流源輸出給逆變器。

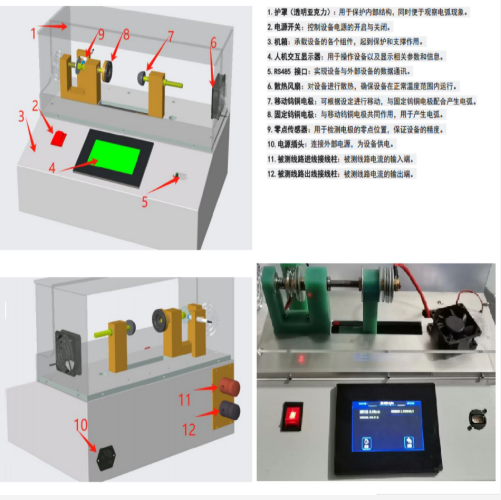

工作原理
被測線路電流由進線端接線柱進入，經過控制板電流互感器檢測，由電流互感器另一端接入到鎢銅電極棒，與被測線路出線端連接的鎢銅電極棒緊密結合，人機交互界面設定速度與距離，兩鎢銅電極棒隨設定的速度與距離開始移動，從而產生電弧，電弧的大小與電流大小和距離有關。
注意事項
被測電流嚴禁大于 40A。
當被測電流為 40A 時，設備連續工作時間不得過 30 秒。
散熱風扇需保持常開狀態。
每次進行小電流測試，若測試時間大于等于 2 分鐘，需復位 5 分鐘后方可繼續測試。
在電弧測試過程中，嚴禁打開護罩。
電弧測試期間，禁止觸碰電極，以防觸電及燙*傷。實際測試結束后，需冷卻 10 分鐘，斷開被測電源，確認無電壓后，方可觸摸電極。
被測電源線裸漏部分不得過端子外 4mm，防*止與機箱接觸。
被測電源線表面不可有毛刺。
