- 頻率范圍：0.01Hz ～ 5MHz
- 頻率分辨率：0.01Hz(10mHz)

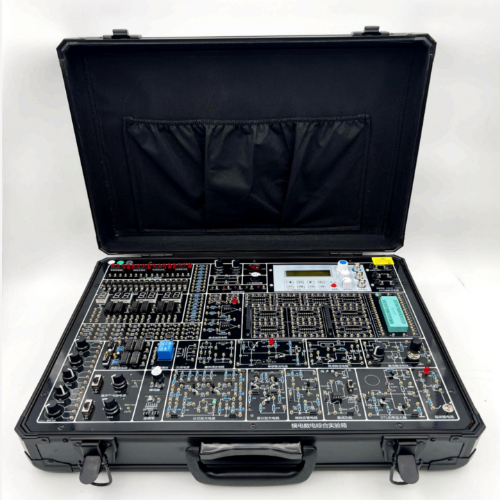

數電模電綜合實驗箱 型號:M31/DICE-KM5
數電模電綜合實驗箱。自帶DDS函數信號發生器，數字頻率計！板載常用器件庫，另有擴展區域,實現開放教學。
數電模電綜合實驗箱 型號:M31/DICE-KM5
一、實驗箱硬件資源介紹
序號 名稱 指標
1 電源 輸入：~ 220V/50Hz±10%；
輸出：DC ±12V、+5V多路穩壓源，大輸出電流均為1A；DC -5～-12V ,+5～+27V兩路連續可調，大輸出電流均為 500mA；
兩路交流~ 7.5V、一路交流~15V，大輸出電流為250mA。
+5V帶有短路音響報警功能，以上各路輸出均有過流保護，自恢復功能。
2 DDS函數發生器
波 形：輸出正弦波，方波（占空比可調），三角波，鋸齒波，四脈方列、八脈方列
頻率范圍：0.01Hz ～ 5MHz（頻率可調節）
頻率分辨率:0.01Hz(10mHz)
輸出幅值：≥10Vp-p(空載)；
輸出阻抗：50Ω±10%；
方波占空比范圍: 1%～99%
TTL輸出: 頻率范圍 0.01Hz ～ 5MHz 幅度>3Vp-p
掃頻功能:支持線性掃描和對數掃描方式；頻率設定范圍0.01Hz ～ 5MHz；頻率掃描范圍， M1 預設頻率～M2 預設頻率；掃描速率 1s～99s/步進
3 數字頻率計 測量范圍:0-60MHZ ，液晶顯示，可對內部/外部信號進行頻率測量
4 計數器 計數范圍:0-4294967295，輸入幅度：1Vp-p~20Vp-p
5 數碼管顯示 6位帶BCD碼-十進制譯碼電路七段LED數碼管以及1位不帶譯碼電路的七段LED數碼管電路（可接共陰或共陽數碼管，并設有限流電阻）；
6 邏輯開關及電平指示 (1)16組單個邏輯電平開關：可輸出“0”、“1”電平（為正邏輯）。
(2)16組電平顯示：由LED發光二極管及驅動電路組成。
7 單脈沖 消抖脈沖，可同時輸出正負兩個脈沖，脈沖幅值為TTL電平,共2組；
8 可調直流
信號源 雙路輸出，-0.5V～＋0.5V；－5V～＋5V兩檔連續可調。
9 邏輯筆 具有測定高電平、低電平、中間電平及脈沖測試等功能
10 元件庫 板載5只可調電位器：1K、10K、100K、470K、1M；
揚聲器 1只；
蜂鳴器及驅動電路 1只；
繼電器及控制電路 1只；
按鈕開關2只，
提供40組各規格阻容元件，參數在面板上標明；
并提供10組圓孔針座，可方便用戶接插各種不同電阻，電容，二極管，三極管等器件。
9 集成底座 雙列直插式集成電路插座：14腳4只、16腳6只
40P鎖緊式插座：1只（可插8腳、14腳，16腳，18腳，20腳、24腳、28腳、32腳，40腳等多種規格的DIP封裝芯片）
10 實驗區插孔 采用鍍金小型孔，實驗導線插頭采用鍍金工藝制作，鎖緊式，插拔方便，可疊插。
11 測試環 測試信號通過測試環引出，采用進口測試環，三腳2.54標準間距，兩點焊接，方便探頭連接測試。

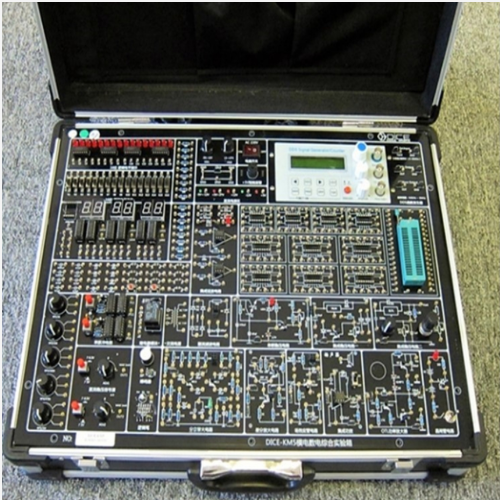

數電模電綜合實驗箱 型號:M31/DICE-KM5
12 模擬電路
模塊 雙組集成運放電路、交流電源電路、橋式整流濾波電路、串聯穩壓電路、集成穩壓電路一、集成穩壓電路二、分立放大電路、差分放大電路、場效應管電路、集成功率放大電路、OTL功率放大器、晶閘管電路
13 外形尺寸 長×寬×高=470mm×360mm×140mm；
選配模塊
14 MCS-51單片機模塊 （1）CPU:AT89S52。
（2）11.05924MHz晶振。
（3）標準JTAG接口，支持在線編程。
（4）外部復位電路。
（5）所有IO口均引出并加清晰標注。
（6）提供USB接口ISP下-載器。
15 CPLD模塊 （1）CPU: EPM1270T144, Altera公司40000門CPLD器件；
（2）標準JTAG接口，支持在線編程。
（3）提供USB-Blaster下-載器，支持三種下-載模式：AS、PS和JTAG；支持WindowsXP,Windows Vista, Windows7(32bit/64bit)系統，USB 2.0 接口；
16 邏輯分析儀 24M采樣率，8組數字通道，可以自動分析UART,IIC,SPI等諸多標準協議。配置USB通訊線及測試杜邦線
16 面包板 可選配面包板，提供連接線，方便與主板連接實驗。
